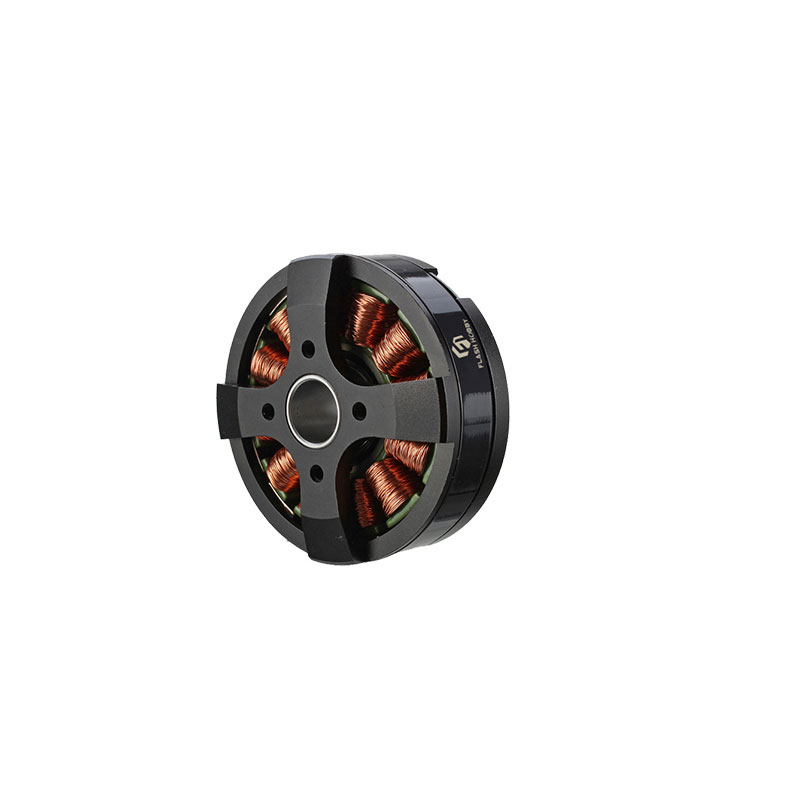

Quel est le principe de fonctionnement de Gimbal Motor ?

Moteurs à cardansont la pierre angulaire de la technologie de stabilisation des drones, caméras et robots modernes. Ils utilisent des principes électromagnétiques et des boucles de rétroaction en temps réel pour contrecarrer les mouvements indésirables en quelques millisecondes. Apprenons-en davantage sur les moteurs à cardan avecPasse-temps Flash.

Comment ça marche

Détection de mouvement : une IMU (unité de mesure inertielle) intégrée détecte la vitesse angulaire (± 4 000 °/s) et l'accélération (± 32 g) à une fréquence de 1 kHz.

Correction en temps réel : ces données sont introduites dans un contrôleur PID, qui calcule les ajustements de couple en 2 ms.

Entraînement électromagnétique : un moteur triphasé sans balais génère un contre-couple grâce à la force de Lorentz, stabilisant des charges utiles jusqu'à 10 kg.

Composants clés

Stator : 12 à 18 emplacements, enroulés avec un fil de cuivre de 0,1 mm (le couple à basse vitesse nécessite au moins 80 tours).

Rotor : aimants multipolaires en néodyme N52 (8 à 14 pôles pour une rotation en douceur).

Capteur : codeur à effet Hall avec une précision de positionnement de 0,01°.

Foire aux questions

Q1 : Quel rôle joue l’IMU danscardan de motoopération?

L'IMU mesure le mouvement sur 6 axes (gyroscope 3 axes + accéléromètre 3 axes). Lorsque des forces externes provoquent l'inclinaison du cardan, l'IMU envoie des données d'erreur au contrôleur, déclenchant l'anti-couple du moteur dans les 3 millisecondes.

Q2 : Pourquoi la méthode d'enroulement des moteurs à cardan est-elle différente de celle des moteurs BLDC standard ?

Les moteurs BLDC standard donnent la priorité aux vitesses élevées (>10 000 tr/min). Les moteurs à cardan utilisent un fil plus fin et ont 2 à 3 fois plus de tours, ce qui entraîne un couple plus élevé même à des vitesses inférieures à 1 000 tr/min, ce qui est essentiel pour la stabilité.

Q3 : Comment le nombre de pôles affecte-t-il les performances de stabilité ?

Un nombre élevé de pôles (12 à 16 pôles) réduit le couple d'engrenage de 70 %, permettant un réglage précis. Nos moteurs à 14 pôles atteignent une résolution par pas de 0,005°, offrant une fluidité de qualité cinématographique.
